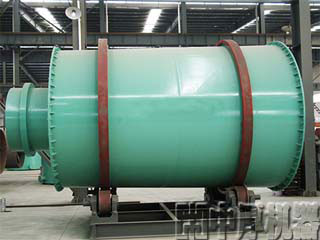

三筒烘干机

三回程烘干机改进了原单筒烘干机的内部结构,增加入机前湿料的予烘干和延长湿料在机内烘干时间,再加上密封,保温以及合理的配套措施,使烘干机的生产能力与原单筒烘干机相比效率提高50-80%,单位容积蒸发强度可达120-180kg/t,标准煤耗仅为6-8kg/t。
   24小时咨询热线:0371-56733555
  • 1
  • 2
  • 3
  • 4

【生产能力】10-100t/h

【适用范围】广泛应用于高炉矿渣、小粒度粘土、河沙、煤、铁矿粉、建筑业的干粉砂浆,黄砂等铸造行业的型砂

【产品简介】回转式三筒烘干机它主要用于烘干温度和粒度范围内的颗粒物料,是在我们科研人员经过多年设计单筒烘干机的基础上改进的高效节能产品。经多个行业的应用,取的了良好的效果。三回程烘干机改进了原单筒烘干机的内部结构,增加入机前湿料的予烘干和延长湿料在机内烘干时间,再加上密封,保温以及合理的配套措施,使烘干机的生产能力与原单筒烘干机相比效率提高50-80%,单位容积蒸发强度可达120-180kg/t,标准煤耗仅为6-8kg/t。其技术先进,设计合理,操作简单。可广泛应用于高炉矿渣、小粒度粘土、河沙、煤、铁矿粉、建筑业的干粉砂浆,黄砂等铸造行业的型砂。

工作原理

物料由供料装置进入回转筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起,散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断被反复扬起,呈进两步退一步的行进方式,物料在中层即充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥的时间,物料达到干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥的目的。

三筒烘干机 三筒烘干机

三筒烘干机 三筒烘干机

产品优势

1.技术含量高,热效率高达80%(单筒的热效率仅35%),比单筒的节煤68%,产量提高50-58%。
2.减少厂房建筑面积,节约工程投资40%左右。
3.设备材料采用耐磨合金锰板,比普通钢板耐磨4倍,使用寿命长。
4.热效率高,外筒温度低于60度。出料温度低于60度(单筒出料150度左右),除尘设备使用时间长,也可直接使用脉冲除尘。
5.无需大小齿轮传动,采用托轮传动。电耗降低60%。
6.热风炉可配套沸腾炉,煤气发生炉,喷煤炉,手烧炉,也可配用燃油,燃气炉。
7.容易管理操作,减少人员,节约劳动力资源。

技术参数

规格/参数 Φ2*4.5m Φ2.2*5m Φ2.5*6m Φ2.7*6.5m Φ3*6.5m Φ3.2*7m Φ3.6*8m
外筒直径(m) 2 2.2 2.5 2.7 3.0 3.2 3.6
外筒长度(m) 4.5 5 6 6.5 6.5 7 8
筒体容积(m³) 14.13 18.99 29.43 37.19 45.92 56.27 81.39
筒体转速(r/min) 4-10 4-10 4-10 4-10 4-10 4-10 4-10
进气温度(°C) <700-800 <700-800 <700-800 <700-800 <700-800 <700-800 <700-800
生产能力(t/h) 15-20 18-25 23-30 28-35 33-45 45-60 55-75
功率(kw) 5.5x2 7.5x2 5.5x4 7.5x4 11x4 15x4 18.5x4
